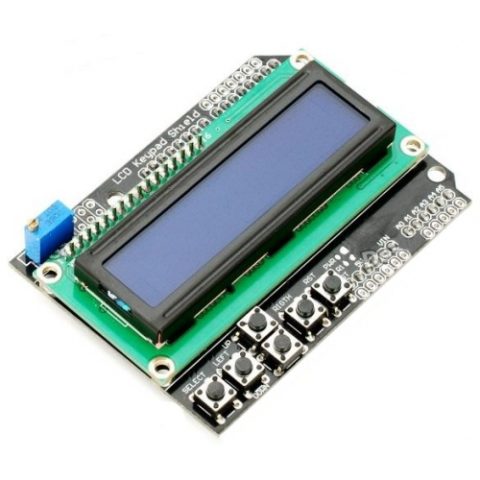

SHIELD LCD 16X2

$9.00

Wishlist CompareCompare

Shield con lcd 16×2 y pulsadores

In Stock
Category:

Descripción

INFORMACIÓN

Este módulo posee una LCD 16×2 y un teclado pensados especialmente para montarse sobre un Arduino uno (conocidas como Shields) y además posee pads para conectar más pulsadores/sensores/salidas. Este shield cumple con la función de comunicarse con el usuario a través de la pantalla alfanumérica y nosotros podamos ingresar datos a él Arduino a través de sus botones.

La LCD 16×2 (2 filas, 16 columnas) es la común del mercado operada por el integrado HD44780 por lo que requiere 2 bits de control, 4 bits de datos y 1 para el ajuste del contraste de la pantalla. Además, nuestro shield posee 6 botones: 5 botones de entrada y 1 para resetear el Arduino. Los 5 botones de entrada (SELECT, UP, DOWN, LEFT, RIGHT) están conectados internamente mediante un divisor de voltaje hacia el pin A0 del Arduino, por lo que deja libres los pines digitales del 0 al 7, y las puertas analógicas del A1 al A5, más el ICSP. Para saber que botón hemos presionado leemos el valor analógico a la entrada A0, esto nos permite ahorrar pines, pero no permite que puedan ser presionados más de un botón al mismo tiempo.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de entrada: 5 V
  • Corriente de entrada: 20 mA
  • Potencia: 100 mW
  • Dispositivo base: HD44780
  • Dimensiones: 8 * 5.8 * 1.5 cm
