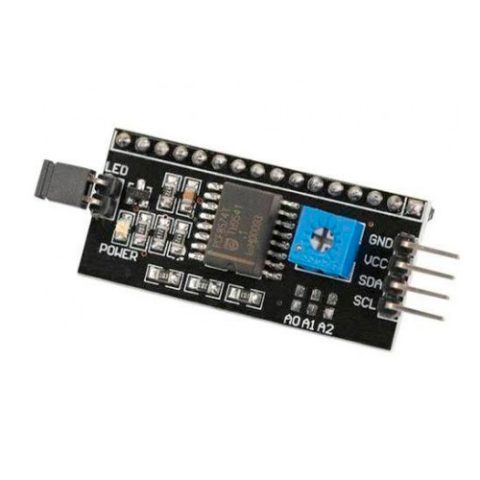

MODULO I2C – LCD

$3.50

Wishlist Compare Compare

Módulo utilizado en pantallas de 16×2 caracteres para utilizar el protocolo I2C (2 lineas de datos) en vez del protocolo paralelo de 4 o 8 bits (12 lineas de datos), permitiendo ahorrar pines de I/O del microcontrolador.

In Stock
Add to Wishlist
Add to Wishlist
Category:

Descripción

Descripción

Si lo que busca es practicar con las pantallas LCD, o bien desarrollar algún proyecto pero no dispone de muchos pines (generalmente 16) que permitan su conexión, existe una solución para ello y es auxiliarnos con la interfaz I2C la cual dispone de solo 4 pines para lograr esa comunicación de la misma manera que lo haría comúnmente para sus trabajos. Algunos fabricantes utilizan diferentes pines para interconectar el módulo I2C y expandir las funcionalidades de la pantalla LCD, pero no hay que preocuparse ya que existen muchas librerías que nos ayudan y reduce a un más el trabajo al usar el modulo.

El módulo PCF8574A permite expandir las entradas o salidas digitales de Arduino utilizando solo 2 líneas del bus I2C (SDA y SCL). El chip PCF8574 logra convertir datos en paralelo (8 E/S) a I2C y viceversa, por lo que es ideal para el manejo de dispositivos como: displays LCD alfanuméricos, teclados matriciales, LEDs, relays y más. Puede compartir el bus I2C con otros dispositivos y así ahorrar pines, por ejemplo: RTC, memoria, sensores. Se pueden manejar hasta 8 expansores PCF8574 en un mismo bus I2C y de esa forma manejar un total de 64 E/S utilizando tan solo 2 pines.

Las salidas del modulo PCF8574 son de tipo Latch, por lo que mantienen el valor asignado sin necesidad de refresco constante, permitiendo de esta manera reducir la carga computacional. Las salidas latch son especialmente útiles al trabajar con relays o LEDs. Las entradas pueden ser configuradas para activar la salida de interrupción (INT) y así manejar una respuesta rápida.

El PCF8574 es un expansor de E/S compatible con la mayoría de microcontroladores, permite una comunicación bidireccional utilizando solo dos líneas a través del bus I2C.



  • Basado en el expansor I/O PCF8574
  • Soporta múltiples dispositivos en el mismo bus I2C
  • Jumpers soldables para selección de dirección en el bus I2C, pueden coexistir varios de estos módulos en el mismo bus I2C
  • Compatible con pantalla LCD 16 X 2 o 20 X 4
  • Utiliza el protocolo I2C, por lo que puede compartir el bus con otros dispositivos
  • Se pueden colocar varias pantallas en el mismo bus
  • Listo para soldarse en la parte trasera del módulo LCD
  • Control de la iluminación del display por software y hardware (jumper)
  • Librería dispone para arduino que facilita el uso de este accesorio
