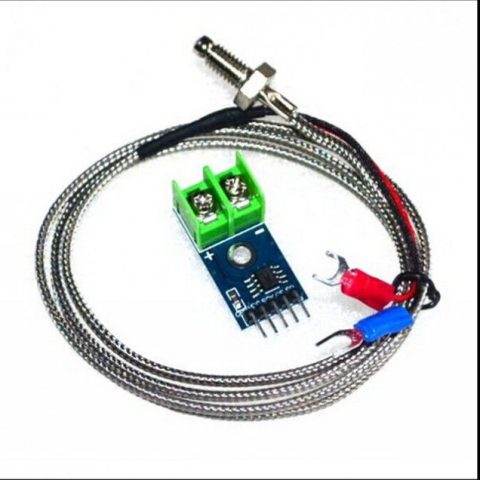

Modulo Termocupla MAX6675

$9.50

ESPECIFICACIONES Y CARACTERÍSTICAS

  • Interfaz compatible con SPI solo de lectura.
  • Resolución de 12 bits, 0.25 C
  • Medición hasta 1024 C
  • Alimentación de 3.3 a 5 volts.
  • Frecuencia de reloj SPI máxima: 4.3 MHz.
  • Tiempo de conversión 0.17 s
  • Consumo máximo de 1.5 mA.
  • Incluye termopar tipo K
  • Dispositivo base: MAX 6675
En Stock
Categorias: ,

Descripción

El circuito integrado MAX6675 de Maxim/Dallas Semiconductor es un convertidor analógico a digital para termopares (termocuplas) tipo K. Bueno, la verdad es que este circuito tras su apariencia inocente con un encapsulado SOIC de 8 pines, esconde mucho más que un ADC y nos ahorrará bastante espacio al momento de diseñar un circuito impreso

Dentro de este pequeño circuito se encuentra la electrónica necesaria para amplificar, compensar y convertir a digital el voltaje generado por el termopar, lo que hace muy sencilla la tarea de conectar un termopar a un microcontrolador.

El transmisor MAX6675 te permite conectar una termocupla tipo K, incluye compensación de junta fría(cold junction), convierte la señal analógica a digital con una excelente resolución de 12bits en un rango de 0° hasta 1023°C.
