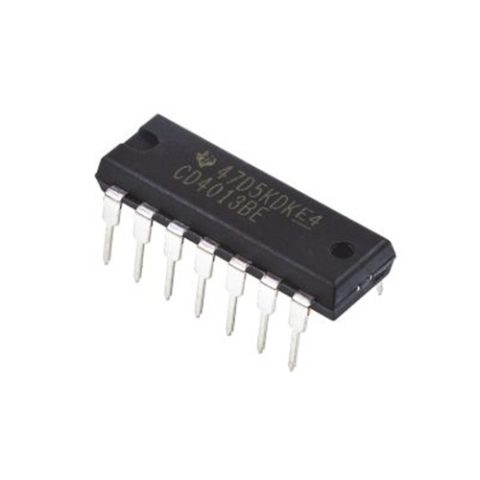

CD4013 CMOS 2 COMPUERTAS FLIP-FLOP TIPO D

In Stock
Category:

Descripción

Descripción

El circuito integrado CD4013BE se compone de dos biestables de datos idénticos independientes. Cada biestable cuenta con entradas independientes de datos, configuración, reinicio y reloj, así como con salidas Q y Q\. Estos dispositivos se pueden utilizar en aplicaciones de registro de desplazamiento y aplicaciones de conteo y conmutación (conectando la salida Q\ a la entrada de datos). El nivel lógico presente en la entrada D se transfiere a la salida Q durante la transición positiva del impulso de reloj. La configuración y el reinicio son independientes del reloj y se realizan mediante un nivel elevado en la línea de ajuste o reinicio, respectivamente.
  • Configuración de reinicio
  • Funcionamiento biestable estático con retención indefinida de estado mediante nivel de reloj en posición alta o baja
  • Funcionamiento de velocidad media con velocidad de conmutación típica de reloj de 16MHz a 10V
  • Características de salida simétricas, estandarizadas
  • Probado al 100% para corriente de reposo a 20V
  • Corriente de entrada máxima de 1µA a 18V sobre todo el rango de temperatura del encapsulado, 100nA a 18V y 25°C
  • Aplicaciones: Reloj y temporización, electrónica de consumo
