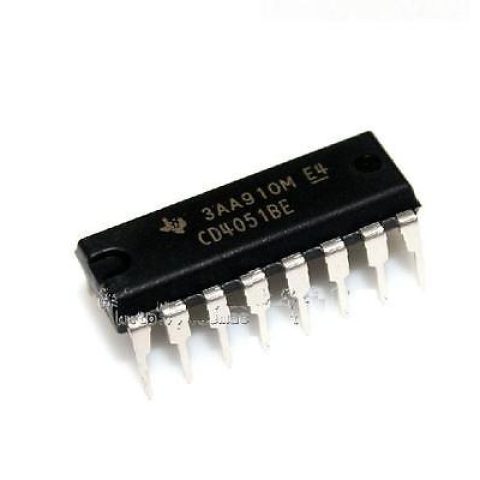

El multiplexor analógico CD4051BE es un interruptor analógico controlado digitalmente con baja impedancia en estado encendido y muy baja corriente de fuga en estado apagado. El control de las señales analógicas de hasta 20Vp-p se consigue mediante amplitudes de señal digital de 4.5V a 20V (si VDD–VSS = 3V, es posible controlar una VDD–VEE de hasta 13V; para diferencias de nivel VDD–VEE por encima de 13V, se necesita una VDD–VSS de al menos 4.5V). Por ejemplo, si VDD = +4.5V, VSS = 0V, y VEE = –13.5V, las señales analógicas de –13.5V a +4.5V se pueden controlar mediante las entradas digitales de 0V a 5V. Estos circuitos multiplexores disipan una cantidad extremadamente baja de energía en reposo sobre todos los rangos de suministro de voltaje VDD–VSS y VDD–VEE, independientemente del estado lógico de las señales de control. Cuando la lógica del terminal de entrada de inhibición es «1», todos los canales están desactivados. El CD4051BE tiene tres entradas de control binarias, A, B y C.
- Amplio rango de niveles de señal de tipo digital y analógico
- Baja resistencia en estado conductor (ON) típica de 125 ohm en un rango de señal de entrada de 15VP-P para VDD–VEE = 18V
- Alta resistencia en estado no conductor (OFF), fuga de canal típica de ±100pA para VDD–VEE = 18V
- Conversión de nivel lógico
- Características de conmutación equilibradas, rON típica de 5Ω para VDD–VEE = 15V
- Disipación de potencia en estado de reposo muy baja para todas las condiciones de suministro y entrada de control digital
- Decodificación de dirección binaria en chip
- Valores paramétricos de 5V, 10V y 15V
- Probado a 10% para corriente de reposo a 20V
- Corriente de entrada máxima de 1µA a 18V sobre todo el rango de temperatura del encapsulado, 100nA a 18V y 25°C
- La conmutación de ruptura antes de la conexión elimina el solapamiento de canal
- Aplicaciones: Automatización y control de procesos, reloj y temporización, electrónica de consumo, robótica
