SENSOR DE COLOR

$9.50

Wishlist Compare Compare

Módulo sensor de color

In Stock
Add to Wishlist
Add to Wishlist
Category:

Descripción

INFORMACIÓN

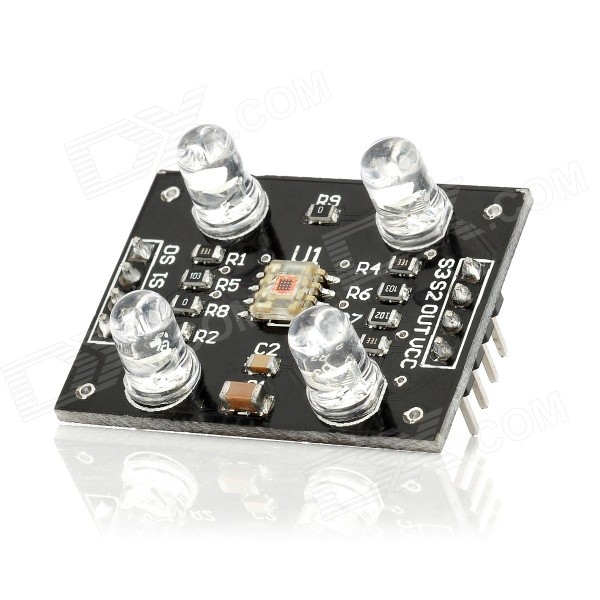

¿Qué es el Sensor de Color TCS230?

Es un módulo que permite detectar una gran cantidad de colores visibles, incluye un sensor TCS230 y 4 Leds blancos de ángulo amplio. El sensor puede capturar datos RGB de una fuente de luz y los convierte en una señal cuadrada (50% ciclo de trabajo) en el pin de salida (out). El TCS230 tiene una matriz de diodos de 8 X 8, de los cuales 16 tienen filtro azul, 16 filtro verde, 16 filtro rojo y 16 sin filtro. Los filtros de cada color se distribuyen uniformemente a lo largo de la matriz para eliminar el sesgo de ubicación entre los colores. El dispositivo tiene un oscilador que produce una salida de onda cuadrada cuya frecuencia es proporcional a la intensidad del color elegido.

¿Para qué sirve el Sensor de Color TCS230?

Puede detectar y medir una gama casi ilimitada de colores y es utilizado para desarrollar proyectos de electrónica, mecatrónica y automatización para crear sistemas de clasificación de objetos por color en una línea de producción así como la separación de colores y otras aplicaciones. Es ideal para utilizarlo con tarjetas de Arduino, microcontroladores PIC,  Raspberry Pi o con cualquier otro microcontrolador de 3.3V o 5V.


ESPECIFICACIÓN Y CARACTERÍSTICAS

  • Tipo de sensor: TCS230
  • Voltaje de funcionamiento: Min. 3V y Max. 5V
  • Tipo interfaz: Digital TTL
  • Distancia de detección: 10mm
  • Dimensiones del PCB: 33mm (L) x 25mm (W)
  • Pin de apagado de funciones
  • Error no lineal de 0.2% a 50 kHz
  • Alta Resolución de conversión de la intensidad de luz a frecuencia
  • Modo de bajo consumo de energía.
  • Leds incluidos en el PCB para iluminar el objeto a reconocer.
  • Se comunica directamente con un microcontrolador (PIC, Arduino, etc.)

Pines:

  • GND Tierra de la fuente de alimentación
  • OE (entrada) Habilitar la salida de frecuencia (activo bajo)
  • S0, S1 (entradas) Entradas de selección de la escala de frecuencia de salida
  • VCC Voltaje de alimentación
  • OUT (salida) Frecuencia de salida
  • S2, S3 (entradas) Entradas de selección del tipo de fotodiodo
