Descripción

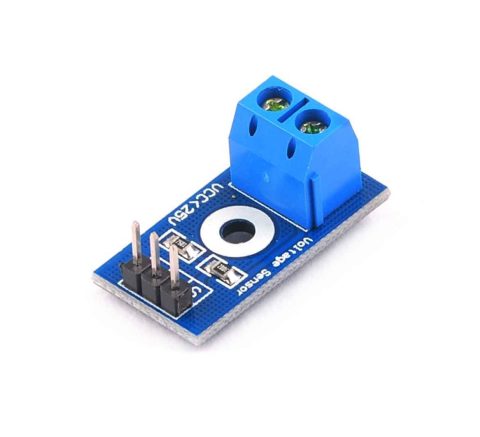

El módulo sensor de voltaje FZ0430 es un módulo bastante simple, el cual consiste en un divisor de tensión conformado por dos resistores uno de 7.5K y uno de 30K, con el cual podremos ser capaces de reducir el voltaje medido en una razón de 0.2 y por lo tanto seremos capaces de medir una tensión máxima de 25 V con procesador de 5V y 16.5 V con un procesador de 3.3V.
Debido a su forma de funcionamiento, con este módulo sólo podemos medir tensión DC, para medir AC tendríamos que primero rectificar la tensión. El módulo cuenta con 2 bornes donde se debe conectar la tensión a medir, los cuales tienen polaridad, así mismo cuenta con 3 pines, lo cuales son:
+ = Referencia positiva de 3.3 a 5V
– = Referencia negativa
S = Señal
