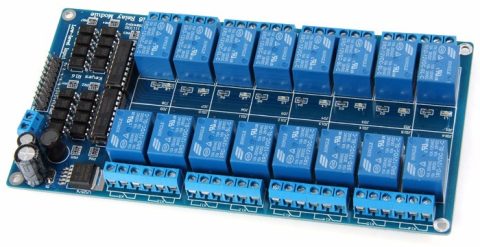

MODULO RELE 16 CANALES

Este módulo de relevadores (relés) para conmutación de cargas de potencia.

Los contactos de los relevadores están diseñados para conmutar cargas de hasta 10A y 250VAC (12VDC en la bobina), se recomienda usar niveles de tensión por debajo de los límites descritos, con protección de Optoacoplador para minimizar el ruido percibido por el circuito de control mientras se lleva a cabo la conmutación de la carga.

La señal de control puede provenir de cualquier circuito de control TTL o CMOS como puede ser un microcontrolador.

Este módulo es ideal para conmutar cargas de corriente alterna conectadas a la red eléctrica. Soporta todos los microcontroladores, aplicaciones en zonas industriales, control del PLC, entre otros.

CARACTERISTICAS:

Plataforma Arduino, PLC, 8051, AVR, PIC, DSP, ARM, MSP430, TTL

Aislamiento Si

Interfaz Estándar

Control Dispositivos varios/cargas

LED indicador Para cada canal (cuando bobina está activa)

PINOUT:

ENTRADAS:

VCC: conectar a potencia positiva (según el rango de tensión del relé)

GND: conectar a potencia negativa

IN1-IN16: pins del disparador del canal 1-16 módulo de relé (disparador de nivel alto)

SALIDAS:

Normalmente abierto (NA): pin de relé normalmente abierto. NO el pin no se conecta al pin COM cuando el relé está apagado. El pin NO se conecta al pin COM cuando el relé está encendido.

Pin común (COM): pin común del relé.

Normalmente cerrado (NC): pin de relé normalmente cerrado. El pin NC se conecta al pin COM cuando el relé está apagado. El pin NC no se conecta al pin COM cuando el relé está encendido

ESPECIFICACIONES TECNICAS:

Voltaje de alimentación 5VDC~12VDC

Voltaje de operación 250VAC/10VDC

Voltaje de la bobina (relé) 12V

Corriente de operación 10A

Corriente de activación por relé 3mA

Voltaje de señal de control

0V-2V baja tensión

5V = alta tensión

Potencia máxima =2000W Canales

Canales: 16 (independientes protegidos con Optoacopladores)

Dimensiones: 18cm x 8cm x 2cm (Largo x Ancho x Alto)

Referencia de producto: MD RELE 16CH OPTO
