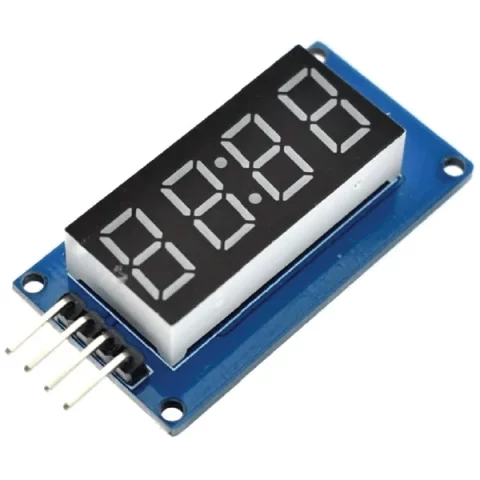

MODULO DISPLAY 4 DIGITOS

$5.00

Wishlist CompareCompare
In Stock
Category:

Descripción

Un módulo muy requerido en nuestros proyectos es el de la pantalla. Y tipos de pantallas tenemos muchos, desde las tradicionales de 7 segmentos LED hasta las micropantallas OLED, pasando por las LCD de 16×2 y las gráficas.

Cada una tiene sus pros y sus contras, y cuál utilicemos dependerá completamente del proyecto en el que estemos trabajando.

En este artículo te quiero mostrar cómo utilizar una pantalla de 7 segmentos LED utilizando al chip 74HC595 para controlar los segmentos y transistores MOSFET para controlar los dígitos.

Hardware.

El chip 74HC595 es un registro de corrimiento que nos va a permitir reducir la cantidad de pines, de 8 a 3 (y quizás 4), para controlar los 8 segmentos de un dígito LCD de 7 segmentos. Vamos a necesitar el protocolo de comunicaciones seriales SPI de 3 líneas (aunque sólo vamos a usar 2) que está presente en prácticamente todos los microcontroladores del mercado.
