Descripción

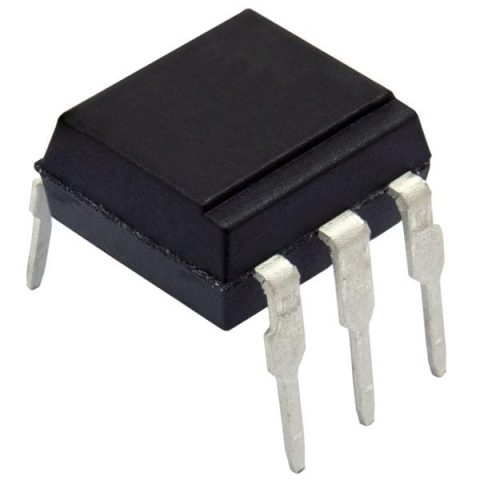

Descripción: Optoacoplador MOC3031
MOC3031 MOC-3031 MOC 3031 optoacoplador TRIAC controlador de silicio Chip IC fotoacopladores IC DIP 6 pines cables optoacoplador aislador óptico IC
El dispositivo MOC3031 consta de diodos emisores de infrarrojos de arseniuro de galio acoplados ópticamente a un detector de silicio monolítico que realiza la función de un controlador triac bilateral de cruce de voltaje cero. Están diseñados para usarse con un triac en la interfaz de sistemas lógicos con equipos alimentados por líneas de 115 VCA, como teletipos, CRT, impresoras, motores, solenoides y electrodomésticos, etc.
Especificación:
- Tensión máxima de entrada a salida, duración máxima de 5 s, 60 Hz: 7,5 kV
- Voltaje inverso del diodo de entrada: 3 V
- Corriente directa del diodo de entrada, continua: 50 mA
- Voltaje pico repetitivo de salida en estado apagado: 400 V
- Corriente de salida en estado encendido, valor rms total (50-60 Hz, onda sinusoidal completa): TA = 25 °C: 100 mA
- TA = 70°C : 50mA
- Corriente pico no repetitiva en estado activado del controlador de salida (tw = 10 ms, ciclo de trabajo = 10%): 1,2 A
- Disipación de potencia continua a (o menos) 25°C de temperatura del aire libre:
- Diodo emisor de infrarrojos: 100 mW
- Fototriaco : 300 mW
- Dispositivo total: 330 mW
- Rango de temperatura de la unión operativa: –40 °C a 100 °C
- Rango de temperatura de almacenamiento, Tstg: –40°C a 150°C
- Temperatura del cable a 1,6 (1/16 de pulgada) de la caja durante 10 segundos: 260°
