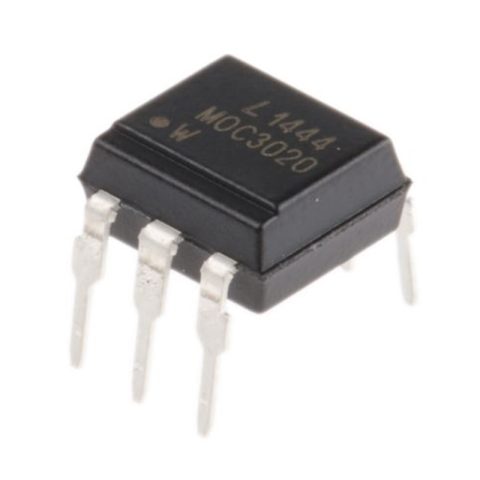

El MOC3020M consiste en un diodo de arseniuro de galio que emite infrarrojos ópticamente acoplado a un interruptor bilateral de silicio en un paquete de la INMERSIÓN de tipo 6-Lead. Este dispositivo está diseñado para su uso en aplicaciones que requieren TRIAC aislado disparo.
Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.
- Excelente estabilidad de la corriente de disparo del LED (IFT)
- El diodo emisor de infrarrojos tiene baja degradación
- 5300VAC RMS alto voltaje de aislamiento
- Voltaje de bloqueo máximo 400V
- Salida del controlador diseñado para la línea de 240 VAC
- UL1577, 4170VAC RMS para aprobaciones regulatorias y de seguridad de 1 minuto
- VISO Tensión de aislamiento 7500 V de pico
- Aplicaciones: Controles industriales, controles de solenoide/válvula, semáforos, interruptor de alimentación de CA estático, máquinas expendedoras, atenuadores de lámpara incandescente, relé de estado sólido, control del motor, balastro de lámpara
