Arduino Mega 2560

$26.50

Wishlist Compare
Añadir a la lista de deseos
Compare

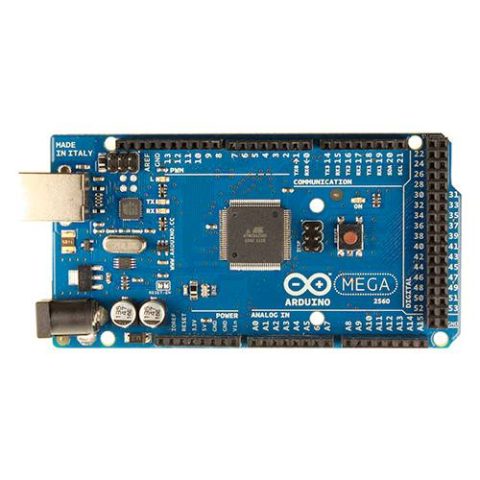

El Arduino Mega 2560 es un tablero de microcontrolador basado en el  ATmega2560 . Cuenta con 54 pines de entrada / salida digital (de los cuales 15 se pueden usar como salidas PWM), 16 entradas analógicas, 4 UART (puertos serie de hardware), un oscilador de cristal de 16 MHz, una conexión USB, un conector de alimentación, un cabezal ICSP, y un botón de reinicio. Contiene todo lo necesario para soportar el microcontrolador; simplemente conéctelo a una computadora con un cable USB o enciéndalo con un adaptador de CA a CC o una batería para comenzar. El tablero Mega 2560 es compatible con la mayoría de los escudos diseñados para el Uno y los tableros anteriores Duemilanove o Diecimila.

In Stock
Add to Wishlist
Add to Wishlist
Category:

Descripción

Descripción

La Shield Ethernet para Arduino conecta tu controlador Arduino a cualquier red ethernet o al internet en solo minutos. Solo conecta el modulo a tu placa arduino y luego conectala a la red con un Cable RJ45 (no incluido) y sigue unas simples instrucciones para comenzar a controlar tu mundo a través de internet. La shield o placa esta basada en el chip Wiznet W5100 ethernet.  El Wiznet W5100 proporciona una (IP) de red   para TCP y UDP. Soporta hasta cuatro conexiones de socket simultáneas, el módulo de ethernet se conecta a una placa Arduino usando conectores headers que se extienden a través del módulo manteniendo  intacto el esquema de las terminales y permite otro escudo para apilarse encima. La última revisión del escudo añade una ranura para tarjeta micro-SD, que se puede utilizar para almacenar los archivos para servir en la red e  incluye un controlador de reinicio para asegurar que el modulo W5100 de ethernet esta reiniciado apropiadamente al inicio del trabajo. Es compatible con el Arduino uno y Mega.

El Ethernet Shield W5100 es un módulo con 16 Kbytes de RAM de búfer y una interfaz serial SPI,el cuál permite que Arduino UNO/MEGA se conecte a una red, soporta hasta 4 conexiones simultáneas.

Esta versión incluye un slot para tarjetas micro-SD, el cual puede ser empleado para almacenar archivos que podrás poner disponibles a través de la red.

El Ethernet Shield W5100 está diseñado para facilitar la implementación de conectividad a Internet , lo que lo hace interesante para MCU y aplicaciones control y monitoreo remoto, domótica, automatización e IoT.

Para el Arduino Mega emplea los pines 50,51 y 52. En ambas tarjetas (UNO y Mega) el pin 10 es empleado para seleccionar el W5100 y el pin 4 para la tarjeta SD. Mientras emplees las funcionalidades de ethernet estos pines no estarán disponibles. Así mismo toma en cuenta que en el Arduino Mega a pesar de que el pin 53 (SS pin) no es empleado para seleccionar ni el W5100 ni la tarjeta debe ser configurado como una salida ya de otra manera la interfaz SPI no funcionará.

Debido a que el W5100 y la tarjeta SD comparten el mismo bus SPI solo uno podrá estar activo a la vez. Si estás usando ambos periféricos en tu programa, debes tomar en cuenta esto. Si no estas empleando alguno de estos periféricos debes “deseleccionarlo” explícitamente. Para deshabilitar la tarjeta SD, configura el pin 4 como salida y escríbele HIGH. Para deshabilitar el W5100 configura el pin 10 como una salida en HIGH.



  • Botón reset
  • Módulo compatible ethernet shield para Arduino
  • Compatible con Arduino UNO, Mega 1280, mega 2560
  • Puede ser usada para conectar un módulo Arduino a internet ya sea como servidor o cliente
  • Soporta la librería oficial Ethernet para Arduino
  • Incorpora un zócalo para tarjeta microSD
  • Conexión con el Arduino por medio del puerto SPI
  • Protección de sobrecarga y cortocircuito
