Descripción
Descripción

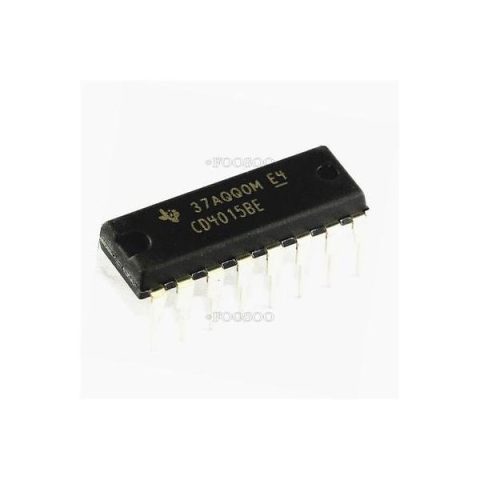

El CD4015BE es un registro de desplazamiento estático de 4 etapas, CMOS dual que consta de dos registros idénticos, independientes, de 4 etapas de entrada en serie / salida en paralelo. Cada registro tiene entradas independientes de reloj y restablecimiento, así como una entrada única de datos en serie. Las salidas «Q» están disponibles desde cada una de las cuatro etapas en ambos registros. Todas las etapas de registro son flip-flops tipo D, maestro-esclavo. El nivel lógico presente en la entrada de datos se transfiere a la primera etapa de registro y se desplaza sobre una etapa en cada transición de reloj de paso positivo. El restablecimiento de todas las etapas se logra mediante un nivel alto en la línea de restablecimiento. La expansión de registro a 8 etapas usando un paquete CD4015BE o a más de 8 etapas es posible usando CD4015BE adicionales.
- Operación de velocidad media
- Operación completamente estática
- 8 flip-flops maestro-esclavo más búfer de entrada y salida
- 100% probado para corriente en reposo a 20V
- Características de salida simétricas estandarizadas
- Corriente de entrada máxima de 1μA a 18V
- Aplicaciones: Procesado de señal, convertidor de serie a paralelo, almacenes de búfer, registro de propósito general
