Descripción
El Modulo ADS1115 proporciona 4 ADC de 16 bits, 15 para la medicion y un ultimo para el signo. El ADS1115 se conecta por I2C, por lo que es sencillo realizar su lectura. Dispone de 4 direcciones, que se elige mediante la conexión del pin ADDRESS.
Tambien integra un modo comparador en el que el ADS1115 genera una alerta por el pin ALERT cuando cualquiera de los canales supera un valor de umbral que fijamos por codigo o programacion.
Ademas integra un PGA que permite ajustar la ganancia desde 6.144V a 0.256V. Esto permite obtener precisiones superiores cuando midamos tensiones inferiores a 5V.
Principales Características:
- Voltaje de Funcionamiento: 2V ~ 5.5V
- Corriente: 150µA
- Velocidad de muestreo: 8 Hz ~ 860 Hz

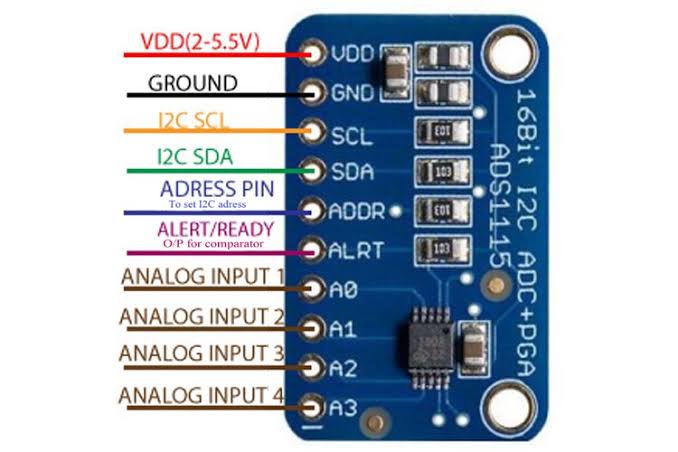

- Protocolo de Comunicacion: Interfaz I2C, direcciones seleccionables por pines
- Cuatro entradas independientes o dos diferenciables.
- Comparador programable
- Este Modulo utiliza direcciones I2C de 7 bits entre 0x48 – 0x4B, seleccionable con el pin de entrada ADDR
- Dimensiones: 28 mm x 17 mm
