Descripción
Descripción

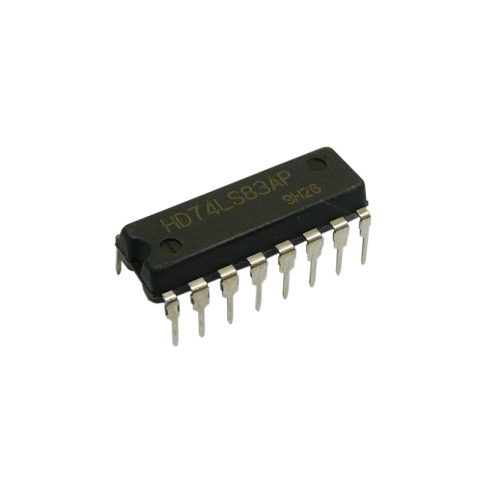

Circuito Integrado. TTL 74LS83, sumador binario de 4-Bit donde las sumas (Σ) se proporcionan para cada bit y el acarreo resultante (C4) se obtiene a partir del cuarto bit. Estos agregadores cuentan con una mirada interna completa a través de los cuatro Bits Cuenta con una implementación de ripple-carry. La lógica del sumador, incluido el carry, se implementa en su forma verdadera, lo que significa que el logrado sin necesidad de inversión lógica o de nivel.
Sirve para realizar distintas practicas de electrónica ya que es un sumador completo binario de 4 bits de alta velocidad con acarreo interno; acepta 2 palabras binarias de 4 bits (A1 – A4, B1 – B4) y una entrada de acarreo (C0). Genera una suma de salida binaria (R1 – R4) y una salida de acarreo (C4) desde el bit de mayor significado. El LS83 opera con operandos activos en ALTO ó activos en BAJO (lógica positiva ó negativa).
- Acarreo a lo largo de los cuatro bits
- Los sistemas logran un rendimiento de anticipación parcial con la economía de la ondulación de llevar
- Tiempos de adición típicos
- Dos palabras de 8 bits 25 ns
- Dos palabras de 16 bits 45 ns
- Disipación de potencia típica por sumador de 4 bits 95
