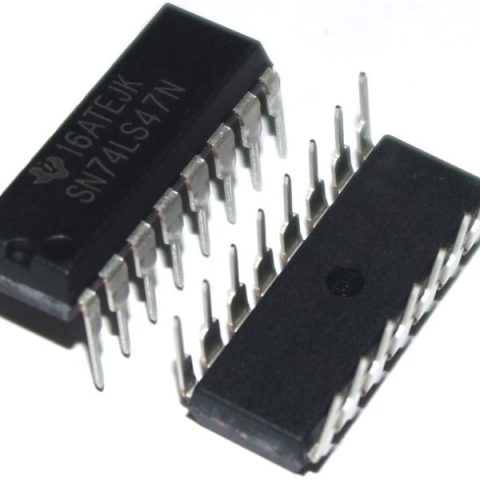

74LS47

El  74LS47N es un decodificador/controlador de BCD a siete segmentos con salidas de activación en bajo, diseñadas para la conducción directa de indicadores incandescentes o LEDs de ánodo común. El circuito puede impulsar bujías de lámpara o LEDs de cátodo común. Todos los circuitos, excepto el LS49, tienen controles de entrada/salida de supresión de cresta completa y una entrada para prueba de lámpara. Los patrones de visualización para los contadores de entrada BCD superiores a 9 son símbolos únicos para autenticar las condiciones de entrada. Sus circuitos incorporan control de puesta a cero de flanco positivo o negativo automático (RBI\ y RBO\). La prueba de lámpara (LT/) de estos tipos se puede realizar en cualquier momento cuando el nodo BI\/RBO\ está en nivel alto. Todos los tipos (incluyendo el ’49 y el ‘LS49) contienen una entrada de borrado (BI\) que puede ser utilizada para controlar la intensidad de la lámpara pulsando o inhibiendo las salidas.

• Salida de colector abierto
• Ánodo común
• Las salidas de colector abierto conducen directamente los indicadores
• Provisto con prueba de lámpara
• Puesta a cero con flanco positivo/negativo
• Todos los tipos de circuitos incluyen la capacidad de modulación de intensidad de la lámpara
• Supresión de cero / arrastre de cero
• Todos los tipos de circuitos cuentan con capacidad de modulación de intensidad de lámpara
• Conduce un LED ánodo común mediante indicadores incandescentes
• Disposición de la prueba de la lámpara
• Líder / Supresión cero final
• Todos los tipos de circuitos de características lámpara capacidad de modulación de intensidad
• Salida de Colector Abierto
• Aplicaciones: Procesado de señal, defensa, militar y aeroespacial
