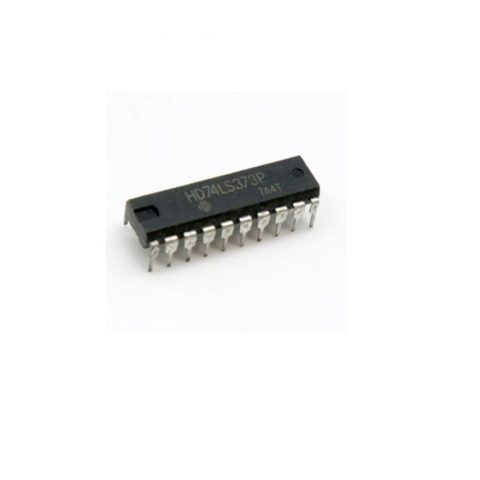

El SN74LS373N es un latch transparente de tipo D octal con salidas de 3 estados. Diseñado específicamente para conducir cargas altamente capacitivas o de baja impedancia. La alta impedancia de 3 estados y el aumento de la unidad de alto nivel lógico proporcionan a estos registros la capacidad de conectarse directamente y conducir las líneas de autobús en un sistema organizado por el autobús sin necesidad de interfaz o componentes de extracción. Este dispositivo es particularmente atractivo para implementar registros de memoria intermedia, puertos de E / S, controladores de bus bidireccionales y registros de trabajo. Los ocho latch del LS373 son latch de tipo D transparentes, lo que significa que mientras la entrada de habilitación (C o CLK) es alta, las salidas Q siguen las entradas de datos (D). Cuando C o CLK se toma bajo, la salida se enclava en el nivel de los datos que se configuraron.
La entrada de cada Flip Flop es D (datos), que determina el estado lógico que se almacena en el Flip Flop. Cuando la entrada G es baja, los datos de la entrada D se bloquean y la salida refleja el estado de los datos. Cuando la entrada G sube, la salida ya no se ve afectada por los cambios en la entrada D y conserva su estado anterior.
- Salidas de conducción de bus de 3 estados
- Acceso paralelo completo para la carga
- Entradas de control en buffer
- La entrada de habilitación de reloj tiene histéresis para mejorar el rechazo de ruido
- Las entradas PNP reducen la carga de CC en las líneas de datos
- Aplicaciones: Industrial, comunicación y red
