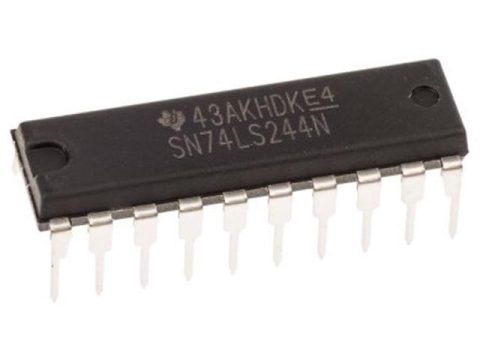

El SN74LS244N es un controlador de línea y búfer octal con salidas de 3 estados. Está diseñado específicamente para mejorar tanto el rendimiento como la densidad del controlador de dirección de memoria de tres estados, el controlador de reloj y los receptores y transmisores orientados a bus. El diseñador tiene la opción de combinaciones seleccionadas de salidas inversoras y no inversas y entradas simétricas, de bajo control de salida (G) \ activas y entradas de control de salida complementarias (G y G \). Este dispositivo presenta una gran cantidad de ventiladores, un ventilador mejorado y un margen de ruido de 400 mV. El dispositivo SN74LS puede usarse para conducir líneas terminadas hasta 133Ω.
Este dispositivo se organiza en dos buffers y drivers de 4 bits con una entrada de control de salidas cada uno (G). Cuando G está en estado bajo, el dispositivo deja pasar los datos desde las entradas A a las salidas Y. Cuando G está en estado alto, las salidas se encuentran en estado de alta impedancia. Las entradas se pueden manejar con dispositivos de 3.3V o 5V. Esto permite que el circuito integrado pueda ser usado como un “convertidor” en sistemas mixtos de 3.3V y 5V. Para asegurar el estado de alta impedancia mientras se enciende o apaga el circuito integrado, G debe estar conectado a Vcc a través de un resistor pull up, el valor mínimo de este resistor está determinado por las capacidades de corriente del circuito integrado.
- Las entradas PNP reducen la carga de CC
- La histéresis en las entradas mejora los márgenes de ruido
- Aplicaciones: Reloj y temporización, comunicaciones y red
