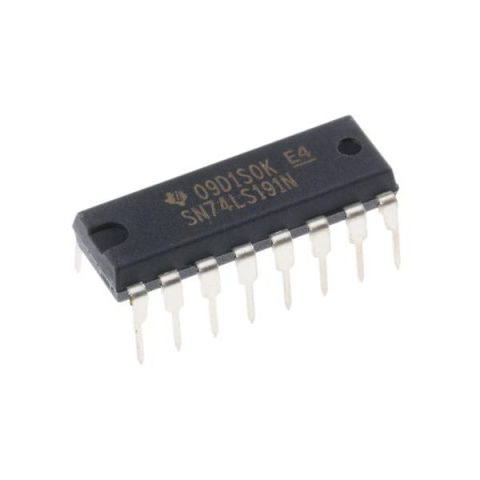

El SN74LS191N es un contador ascendente / descendente sincrónico de 4 bits con control de modo ascendente / descendente. Tiene una complejidad de 58 puertas equivalentes. La operación síncrona se proporciona haciendo que todos los flip-flops se sincronicen simultáneamente para que las salidas cambien coincidentes entre sí cuando así lo indique la lógica de dirección. Este modo de operación elimina los picos de conteo de salida asociados normalmente con los contadores asíncronos. Las salidas de los cuatro flip-flops maestro-esclavo se activan en una transición de baja a alta de la entrada del reloj si la entrada de habilitación es baja. Un alto en la entrada de habilitación inhibe el conteo. Los cambios de nivel en la entrada de habilitación deben hacerse solo cuando la entrada del reloj es alta. La dirección del recuento está determinada por el nivel de la entrada de bajada / subida. Cuando está bajo, el contador cuenta hacia arriba y cuando está alto, cuenta hacia abajo. Se puede producir un reloj falso si la entrada de bajada / subida cambia mientras el reloj está bajo.
- Cuenta 8-4-2-1 BCD o binario
- Línea de control de conteo simple hacia abajo / arriba
- Entrada de control de habilitar conteo
- Salida de reloj de ondulación para conectar en cascada
- Preajustable asincrónicamente con control de carga
- Salidas paralelas
- Cascadable para aplicaciones de N bits
