74LS04 6 COMPUERTAS INVERSORAS

$0.50

Wishlist CompareCompare
  •  Vcc: 5V
  • Temperatura de operación: 0 a +70°C
  • Corriente de salida en ALTO: -0.4mA
  • Corriente de salida en BAJO: 8.0mA
  • Entrada de voltaje en ALTO: 2V mín
  • Entrada de voltaje de BAJO: 0.8V máx
  • Salida de voltaje en ALTO: 3.5V
  • Salida de voltaje de BAJO: 0.35V
  • Corriente de alimentación: 10mA máx
In Stock

Descripción

Descripción

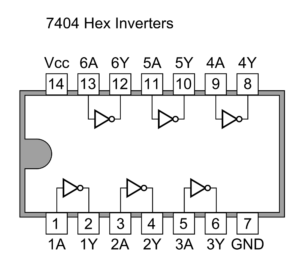

El circuito integrado TTL 74LS04 cuenta con 6 inversores independientes con tecnología TTL. Cada inversor puede ser usado sin la necesidad de conectar los demás.
Su salida es el estado inverso a su entrada, la cual no debe ser superior al voltaje de alimentación del circuito integrado.
El 74LS04 es un circuito integrado de compuerta NOT de seis entradas. Una compuerta NOT, también conocida como inversor, tiene una sola entrada y una salida. La salida de una compuerta NOT es el inverso de la entrada. Si la entrada es 1, la salida será 0. Si la entrada es 0, la salida será 1. La 74LS04 es una compuerta NOT de seis entradas, lo que significa que tiene seis inversores individuales en un solo chip. Se utiliza para invertir una señal lógica en un circuito digital.
Se debe alimentar con una fuente de alimentación de 5 V de corriente continua, para mantener los estados lógicos digitales en sus valores correctos.
El 7404 puede funcionar en varios tipos de conexiones, siendo las más comunes: inversor y oscilador.

  • Entrada TTL y salida CMOS
  • Aplicaciones: Reloj y temporización, electrónica de consumo, diseño embebido y desarrollo, multimedia
