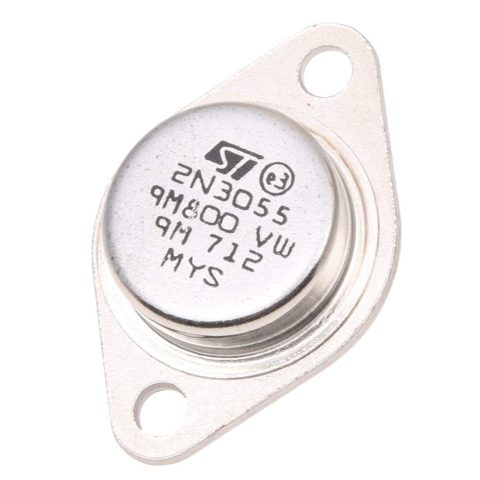

2N3055 TRANSISTOR NPN

$1.15

Wishlist CompareCompare
  • Polaridad (N-P-N)
  • Transistor amplificador de potencia de audio
  • Corriente máxima de colector (Ic) 15 Ampere
  • De colector a base (CBO) 100 Voltios
  • De colector a emisor (CEO) 60 Voltios
  • De emisor a base (EBO) 7 Voltios
  • Ganancia típica de la corriente directa (hfe) 45
  • Máxima disipación de potencia en colector (Pd) 115 (Watts)
In Stock
Category:

Descripción

Descripción

El 2N3055 es un transistor de silicio complementario diseñado para audio de alta potencia, para  motor de paso a paso y otras aplicaciones lineales. Puede ser utilizado en circuitos de conmutación de potencia, tales como relé o solenoide conductores, convertidores DC-a-DC, inversores o para cargas inductivas que requieren área de operación segura.

  • Excelente funcionamiento
  • Ganancia de corriente CD (hFE = de 20 a 70 con Ic = 4ADC)
  • Voltaje de saturación de colector-emisor (Vce (sat) = 1.1VCD máximo a Ic = 4ADC)
  • Aplicaciones: Conmutadores y amplificadores

Información Básica

  • Polaridad del transistor: NPN
  • Voltaje colector base VCBO: 100 V
  • Voltaje colector emisor VCEO: 70 V
  • Voltaje emisor base VEBO: 7 V
  • Corriente de colector IC: 15 A
  • Corriente de base IB: 7 A
  • Disipación de potencia de colector PC (Tc=25 °C): 117 W
  • Temperatura de operación mínima: -65 °C
  • Temperatura de operación máxima: 200 °C
  • Encapsulado: TO-3
  • Número de pines: 2
  • Modelo: 46T9327
